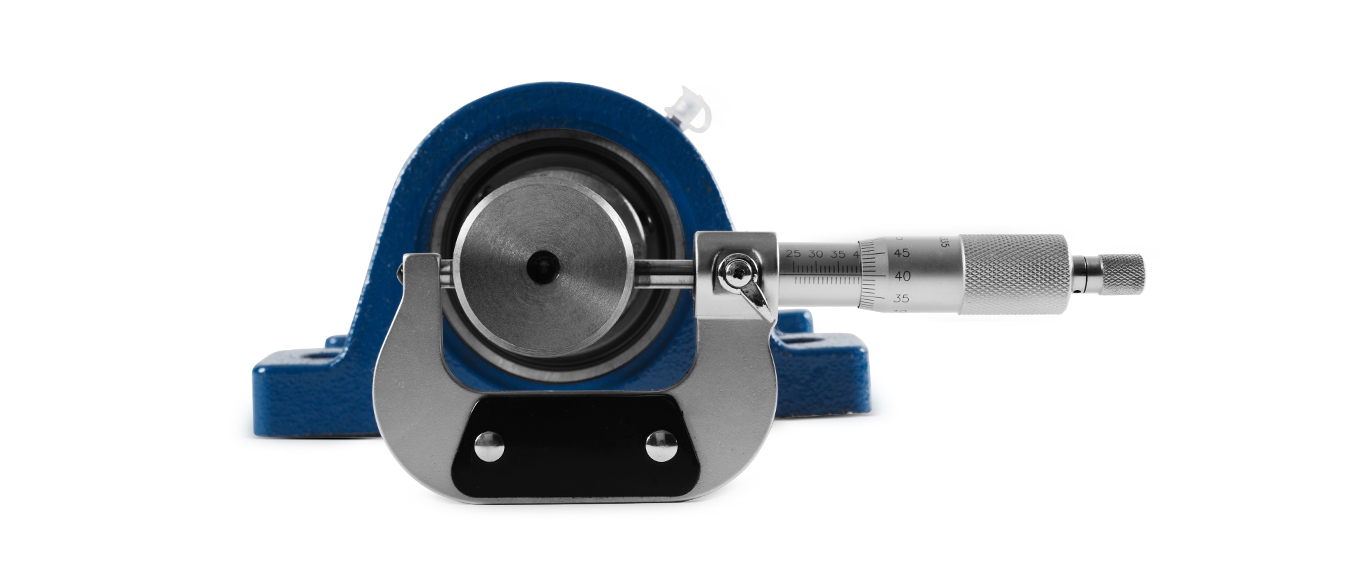

檢查底座的剛性、安裝面的平面度、軸的尺寸公差等是否合格。
安裝軸公差推薦表
軸徑
| HC,SA系列
|
軸推薦公差(h6)
|
mm
| in
| ?μm
| in
|
>
| ≤
| >
| ≤
| max
| min
| max
| min
|
10
| 18
| 7/16
| 11/16
| 0
| -11
| 0
| -0.0004
|
18
| 30
| 3/4
| 1-1/8
| 0
| -13
| 0
| -0.0005
|
30
| 50
| 1-3/16
| 1-15/16
| 0
| -16 | 0
| -0.0006
|
50
| 80
| 2
| 3-1/8
| 0
| -19 | 0
| -0.0007
|
80
| 120
| 3-3/16
| 4-11/16
| 0
| -22 | 0
| -0.0009
|
120
| 180
| 4-3/4
| 7-1/16
| 0
| -25 | 0
| -0.0010
|

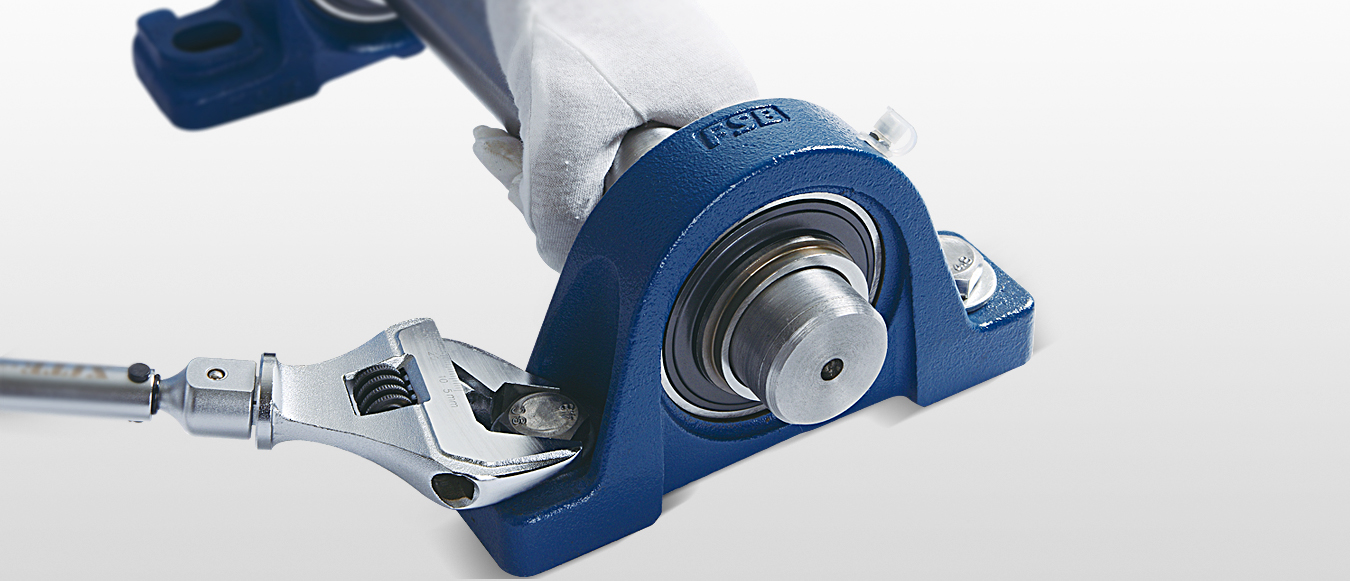

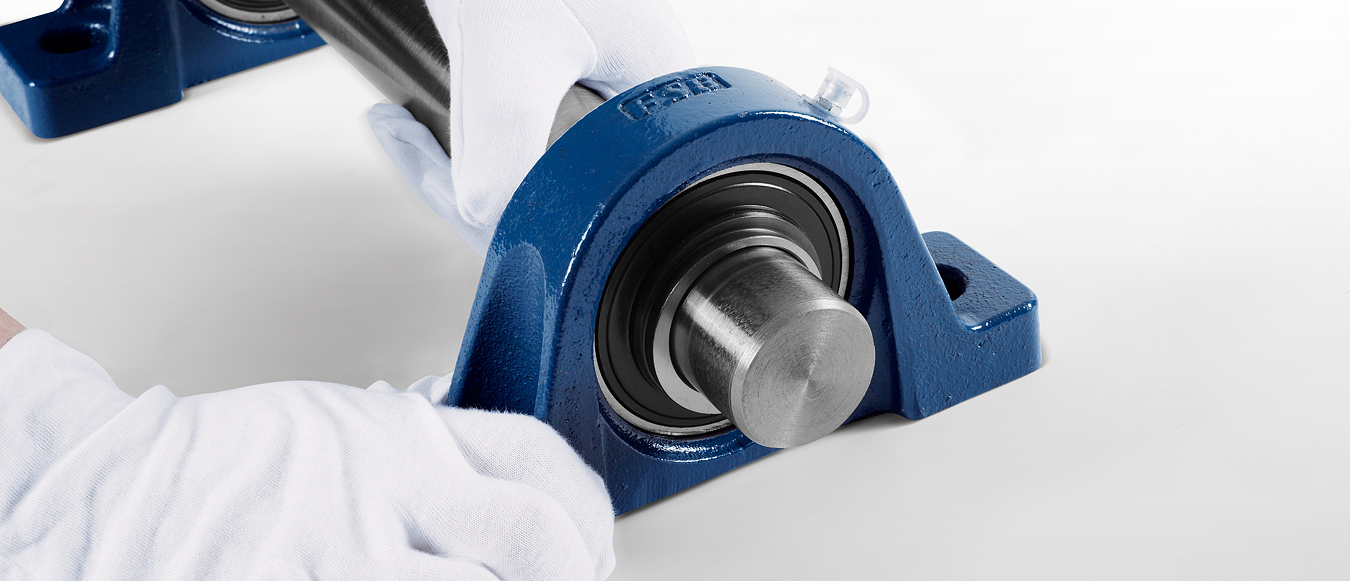

用扭矩扳手按規定的鎖緊扭矩將軸承座的安裝螺栓擰緊。
軸承座安裝螺栓鎖緊扭矩推薦表
螺栓公稱型號
| 鎖緊扭矩(±10%)
|
mm
| in
| N.m
| lbf.in
| lbf.ft
|
M6
| 1/4
| 4.0
| 33
| 3
|
M8
| 5/16
| 8.0
| 71
| 6
|
M10
| 3/8
| 17
| 151
| 13
|
M12
| 7/16
| 29
| 257
| 21
|
M14
| 1/2
| 47
| 416
| 35
|
M16
| 5/8
| 73
| 646
| 54
|
M18
| -
| 107
| 947
| 79
|
M20
| 3/4
| 145
| 1280
| 107
|
M22
| 7/8
| 200
| 1770
| 148
|
M27
| 1
| 372
| 3290
| 275
|
M30
| 1-1/8
| 500
| 4430
| 369
|
M33
| 1-1/4
| 690
| 6110
| 509
|
M36
| 1-3/8
| 880
| 7790
| 649
|
備注:適用于P,F,FS,FL,FC,FT,FA,FB,LF,FD軸承座

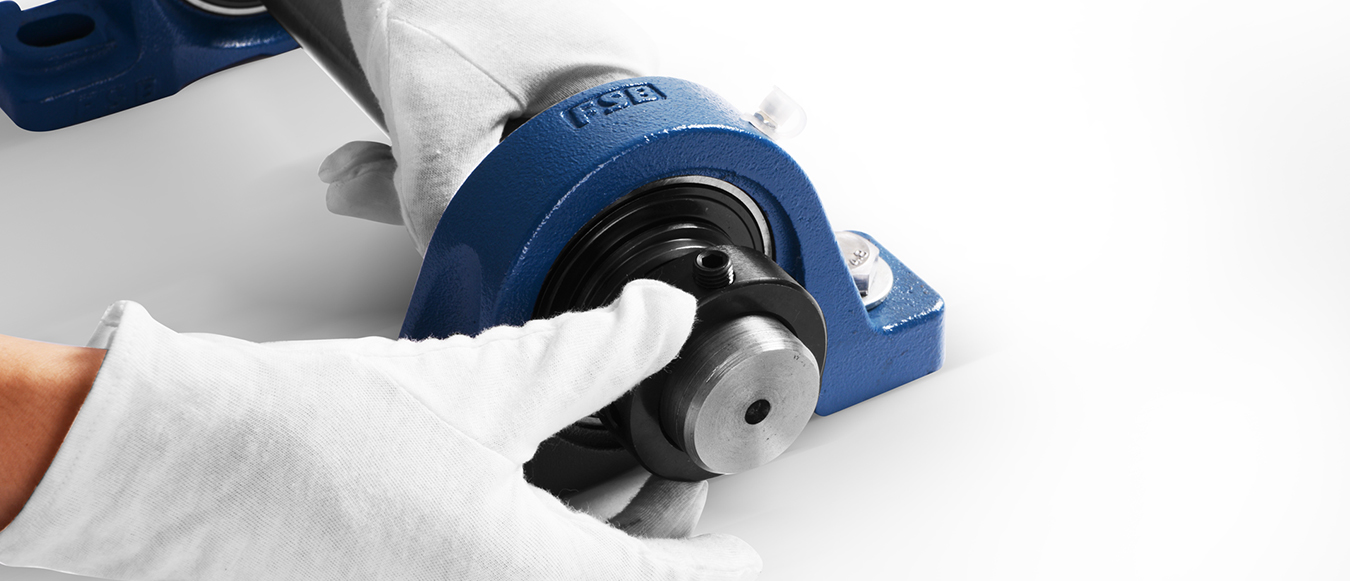

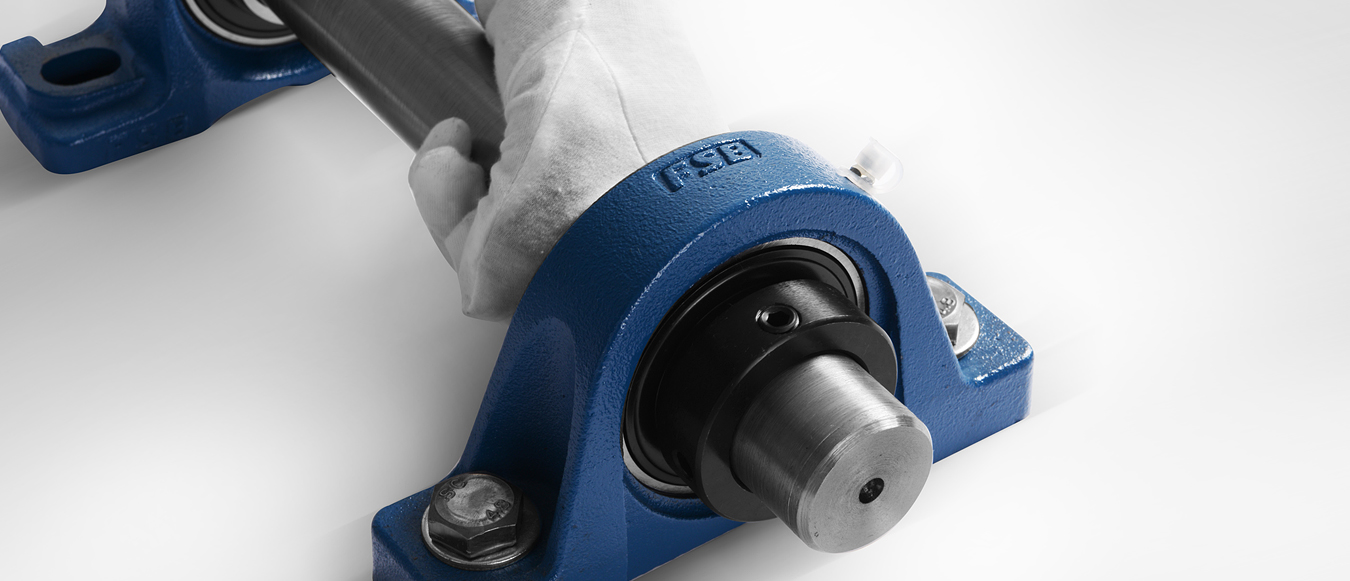

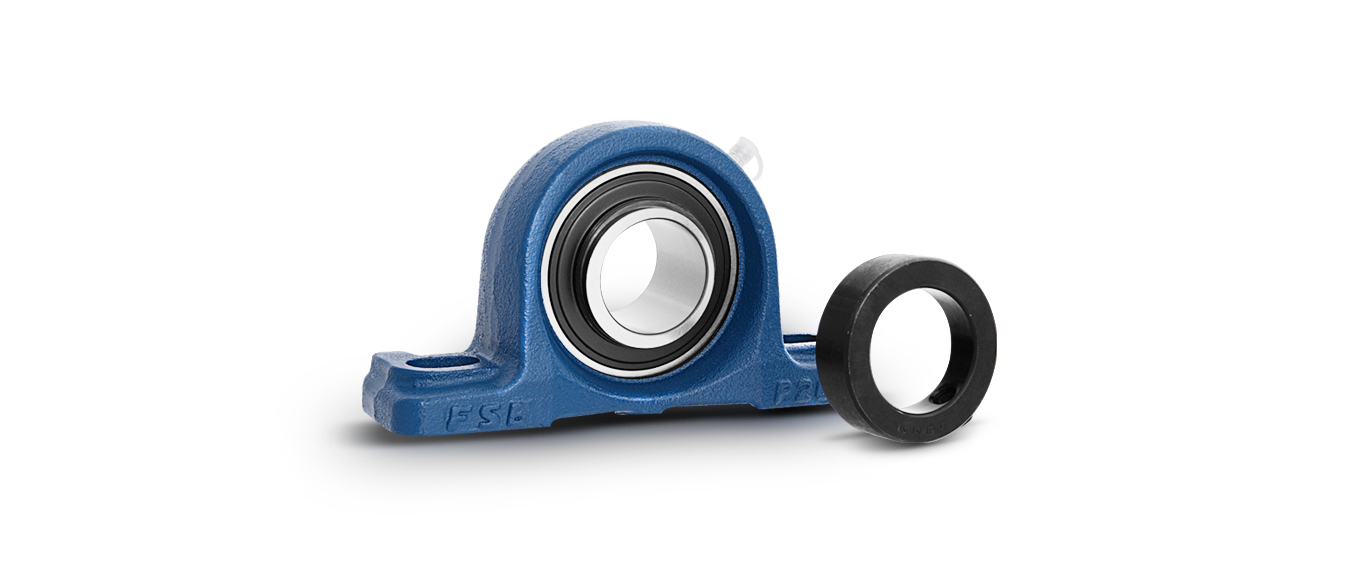

沿軸的旋轉方向轉動偏心套使其與軸承內圈偏心臺相嚙合，然后用榔頭和釘銃沿軸的旋轉方向敲擊偏心套使其鎖緊。

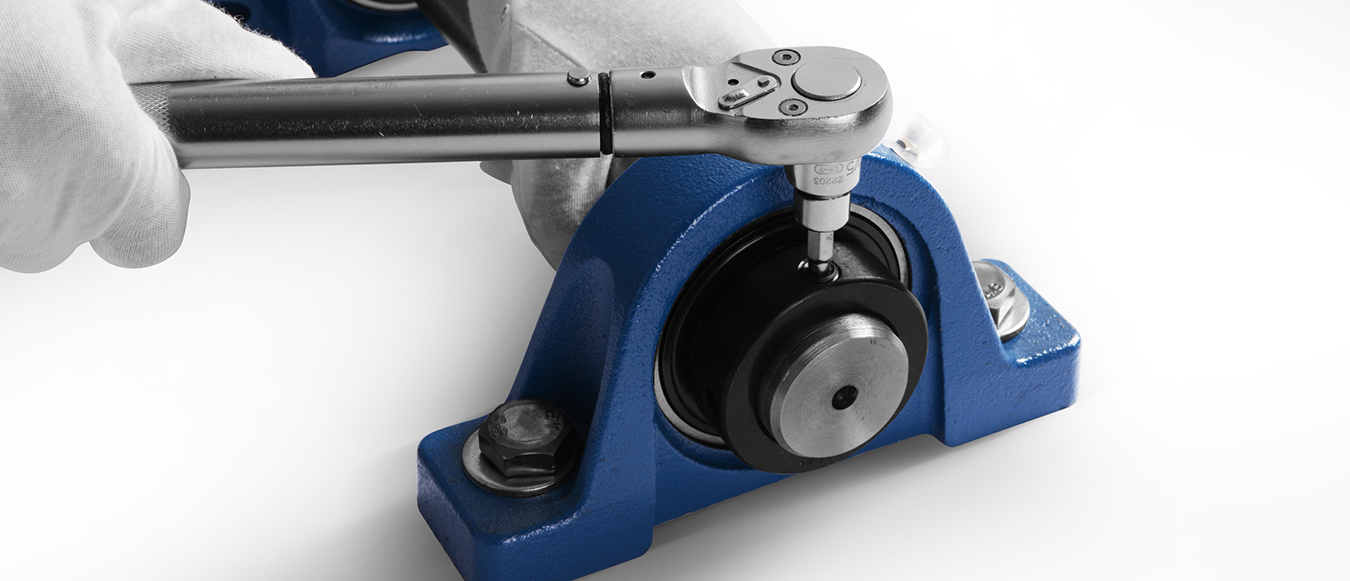

止動頂絲鎖緊扭矩推薦表
頂絲公稱型號 | 鎖緊扭矩 | 適用型號 |
mm | in | N.m | lbf.in | lbf.ft | HC200 | SA200 | HC300 |
M5×0.8 | 10-32UNF | 3.0 | 27 | 2.2 |
|
|
|
M6×1.0 | 1/4-28UNF | 4.0 | 35 | 3 | 203-205 | 201-205 |
|
M8×1.0 | 5/16-24UNF | 9 | 75 | 6 | 206 | 206 | 305-307 |
M10×1.25 | 3/8-24UNF | 18 | 155 | 13 | 207-216 | 207-216 | 308-312 |
M12×1.5 | 7/16-20UNF | 28 | 248 | 21 | 211-216 | 211-212 | 313-314 |
M14×1.5 | 1/2-20UNF | 35 | 310 | 26 |
|
|
|
M16×1.5 | 5/8-18UNF | 56 | 496 | 41 |
|
| 315-317 |
M18×1.5 | 5/8-18UNF | 62 | 549 | 46 |
|
|
|
M20×1.5 | 3/4-16UNF | 83 | 735 | 61 |
|
| 318-320 |
